 METAL MASK 검사기

위・아래 삭제 복제 복제전송 텍스트기본스타일
수정 링크걸기 링크해제
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

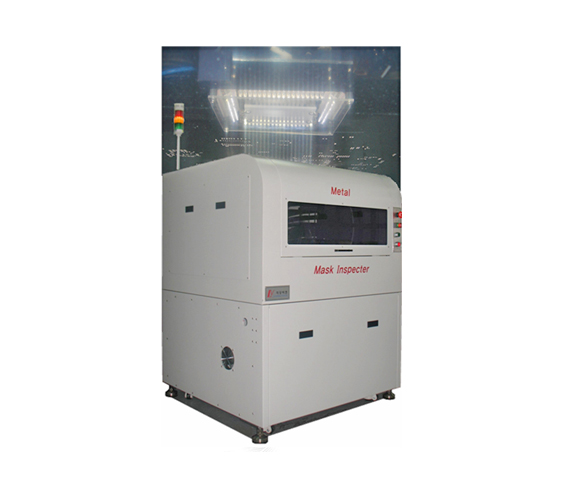

METAL MASK INSPECTOR LSMO-103

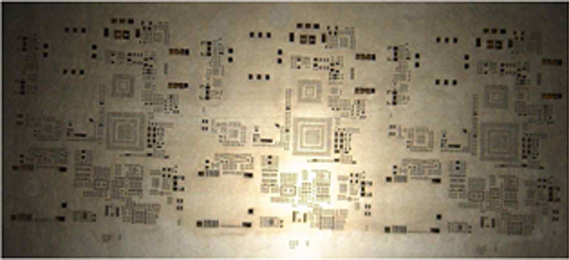

DIGTALIZATION OF APERTURE(0402CHIP 0.3PITCH)
MEASURE ALL THE APERTURES
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
 사양서

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em



항목

규격

비고

검사 Spec

MASK FRAME Size

650 x 550mm, 736 x 736mm

Defauit type (공용)

584 x 584mm

Small – type (전용)

PCB size (working Area)

Max 500 x 500mm



검사용도

수입검사 또는 세척 후 검사용

검사항목

개구부 면적, 이물, 누락, 위치검사

검사시간

10msec/1-Aperture

Optical

Camera

2,048 x 1,536pixel 3M CAMERA

Lens

Mega Pixel Macro lens

Illuminator

LED type

Resolution

6.4㎛ / pixel

FOV

13.10mm x 9.82mm

H/W

Dimension

1,004(L) X 980(W) X 1,390(H)

Actuator

반복정도 ±5㎛ SERVO system

Frame

Stand alone type

검사성능

개구부 면적 측정 정도

2%@3∂

개구부 위치 측정 정도

0.05mm 이상

Tension 검사

0.8mm±50㎛ 이내 (측정 Resolution : 16pm)

Program 방법

CAD data

RS-274X

Full Auto - teaching


위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

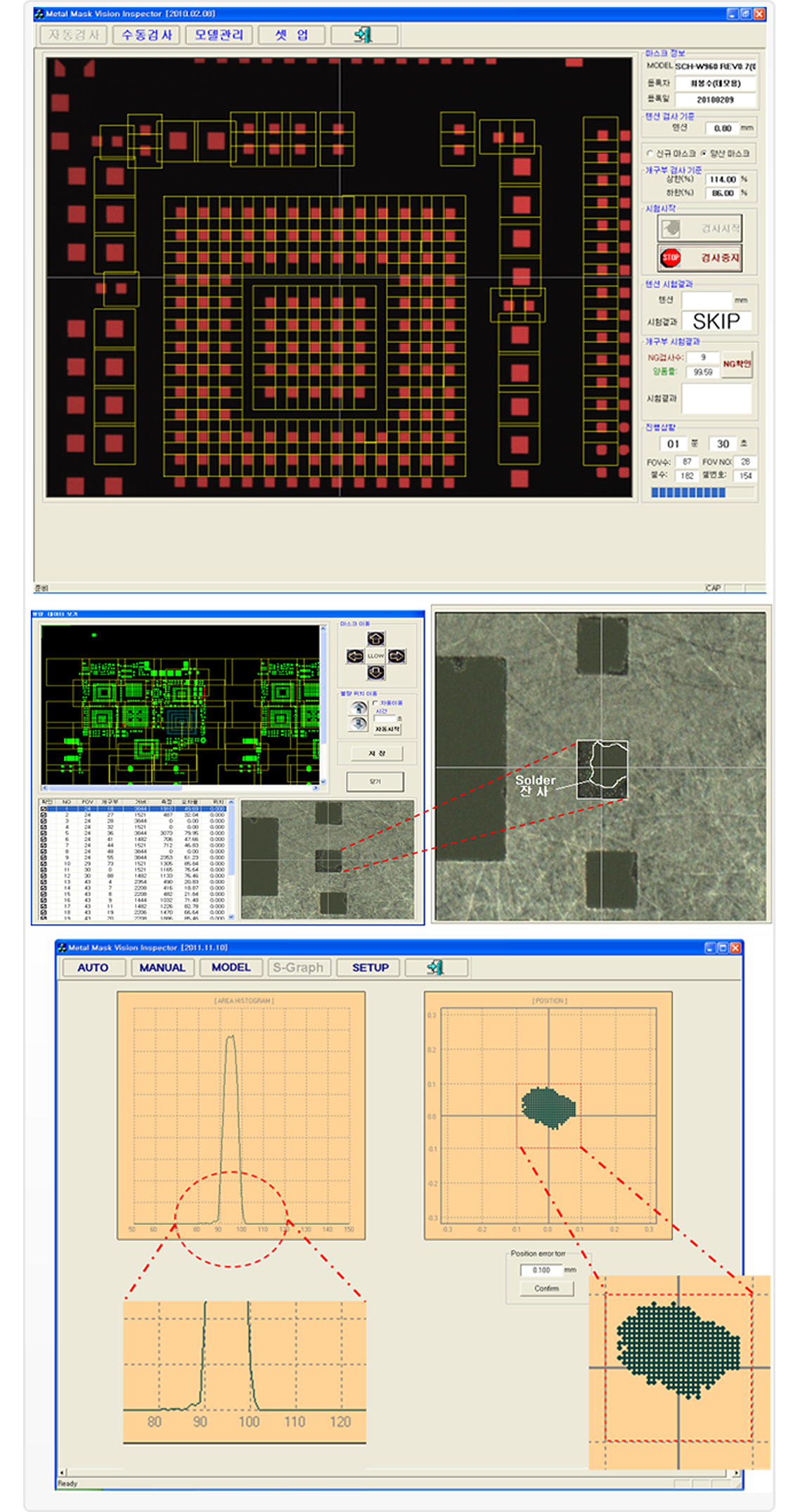

 User I/F

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송 텍스트기본스타일
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
 고객사

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
 삼성전자 SMT 표준설비 지정
 삼성전자 무선사업부 (해외법인 포함) – 14대 납품
 삼성전자 VD사업부 (해외법인 포함) – 11대 납품
 삼성전자 LCD, Computer, 생활가전 – 5대 납품
 삼성전자 반도체 – 1대 납품
 삼성 전기 – 3대 납품
 삼성 테크윈 – 1대 납품
 삼성 메디슨 – 1대 납품
 삼성 SDI – 1대 납품
 SK – Hynix – 1대 납품
 삼성전자 협력사 – 5대 납품
 영진아스텍 (MASK 제조사) – 2대 납품
 포커스레이져 (MASK 제조사) – 3대 납품
 중국 SunShine (MASK 제조사) - 1대 납품
 현대자동차 협력사 – 1대 납품
